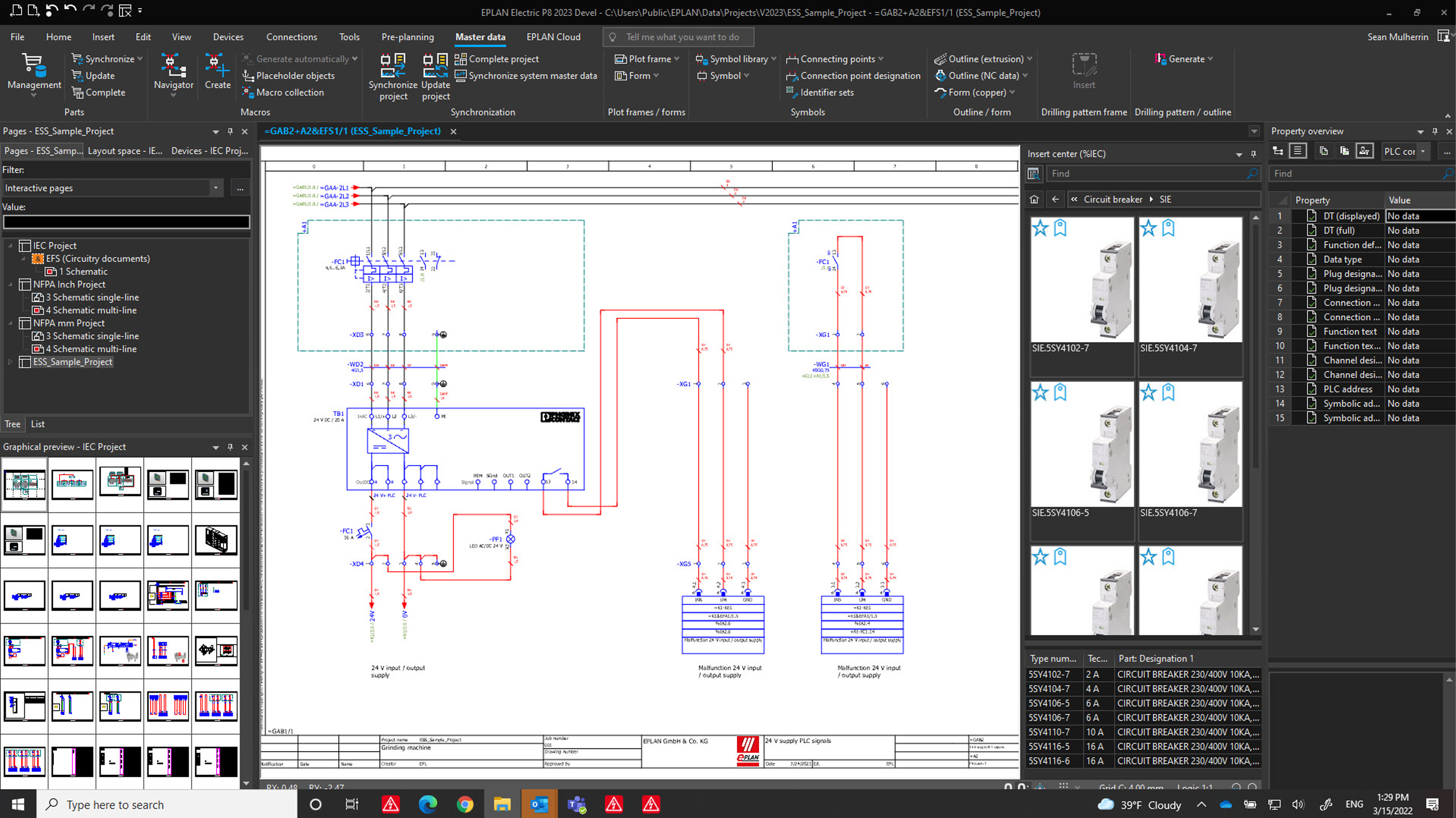

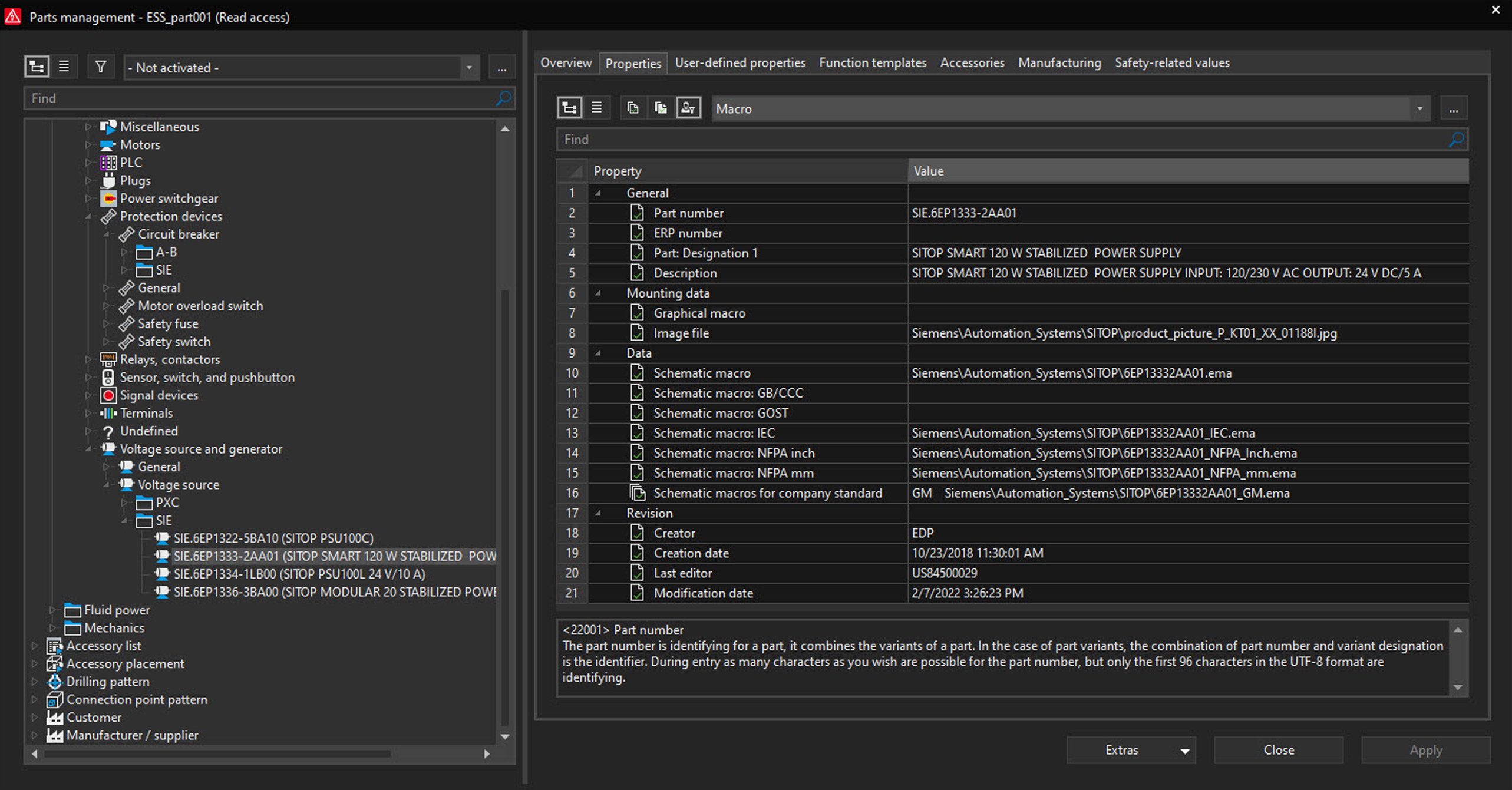

Lors de la création de la documentation de contrôle pour différents pays, il peut arriver qu'un appareil ait plusieurs variantes de représentation schématique. Cela peut être dû à des systèmes de mesure différents (millimètres ou pouces) ou à des orientations différentes des schémas. En outre, de nombreuses entreprises spécifient également des représentations spéciales pour le schéma en fonction de leurs propres normes internes ou de celles de leurs fournisseurs. Avec la plate-forme EPLAN 2023, vous pouvez enregistrer différentes macros de schémas pour un appareil dans le système de gestion des appareils : jusqu'à dix macros conformes aux normes et standards internationaux (y compris CEI, NFPA) ainsi que dix macros supplémentaires conformes aux exigences spécifiques de l'entreprise. Autre fonctionnalité pratique, le logiciel affecte automatiquement la macro appropriée à l'appareil lorsque vous attribuez une norme spécifique à votre projet. Il ne vous reste plus qu'à glisser et déposer le dispositif dans les schémas.

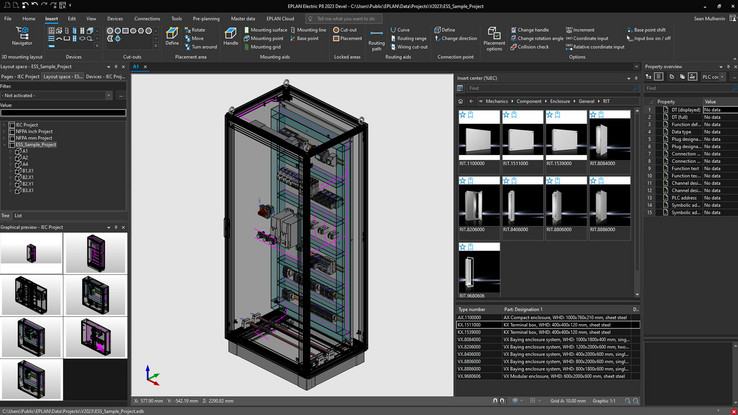

La création de prototypes virtuels en 3D est un sujet important pour la construction de panneaux, sans parler de l'ingénierie des systèmes de commutation et de la fabrication des armoires de commande. En effet, elle permet d'exploiter efficacement les données de l'ingénierie électrique jusqu'à la production. Les exigences relatives à la mise en page 3D des armoires électriques sont de plus en plus complexes : un maximum de composants doivent être placés dans un espace relativement restreint et représentés en détail. Pour répondre à ces exigences, EPLAN a optimisé ses représentations graphiques 3D. Le moteur Direct3D permet d'effectuer des rendus 3D à grande vitesse, ce qui renforce les performances du logiciel, accélère votre travail quotidien avec EPLAN Pro Panel et vous facilite encore plus l'utilisation du logiciel.
